无框直驱力矩电机
Allied Motion 是无框无刷直驱力矩电机技术的领导者，开发和制造了多种类型的无框直驱无刷电机，包括各种标准型号。
外转子无刷电机系列专为高扭矩、低齿槽效应应用而设计，如机器人、AGV 和手持式电动工具。

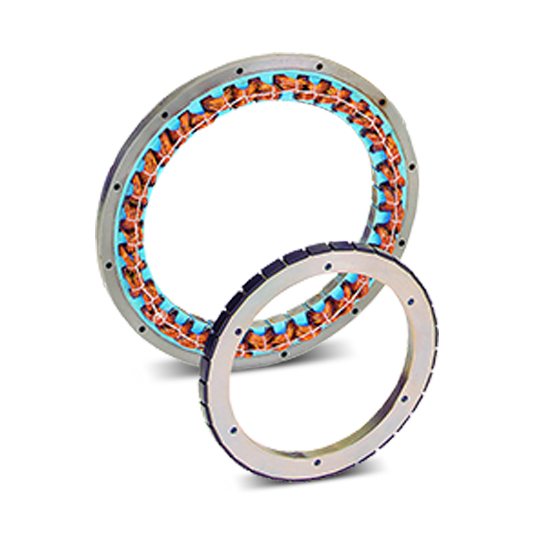

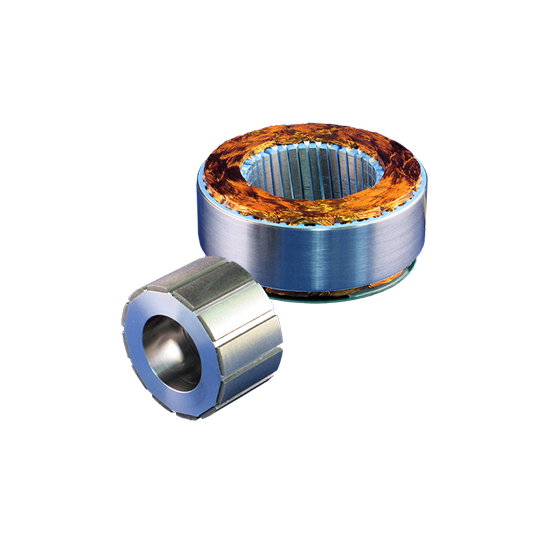

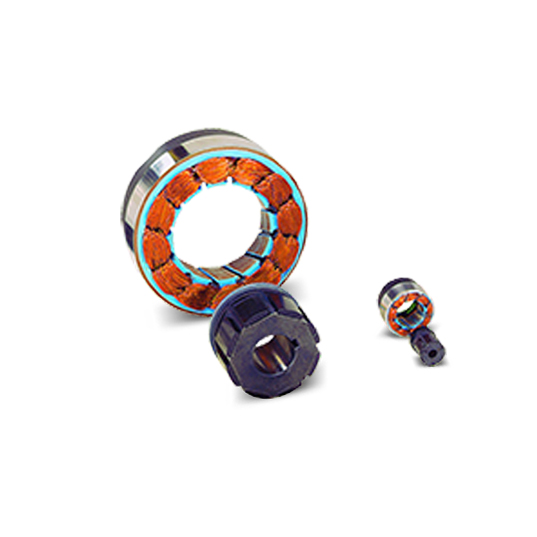

无框 HT 力矩电机专为在机器应用中直接集成轴而设计，在这些应用中，组件转子-定子解决方案是比有座电机更好的选择。
系列 | KM | HT | MF |
框架尺寸 mm | 62~125 | 19~127 (OD) 5~64 (ID) | 60~792 (OD) 36~582 (ID) |
长度 mm | 21~66 | 11~62 | 8~101 |
电机电压 Vdc | 6~75 | 24~100 | 48150300 |
额定扭矩 Nm | 0.24~6.7 | 0.008~9 | 0.3~1875 |
额定转速 rpm | 1658~4320 | 419~18298 | 17~7098 |
额定功率 W | 108~1171 | App. Dependent | App. Dependent |
关键特征 | 外转子 | 内转子 | 内转子 |
无刷直流 | 无刷直流 | 无刷直流 | |
直接驱动 | 直接驱动 | 直接驱动 |
封装直驱力矩电机

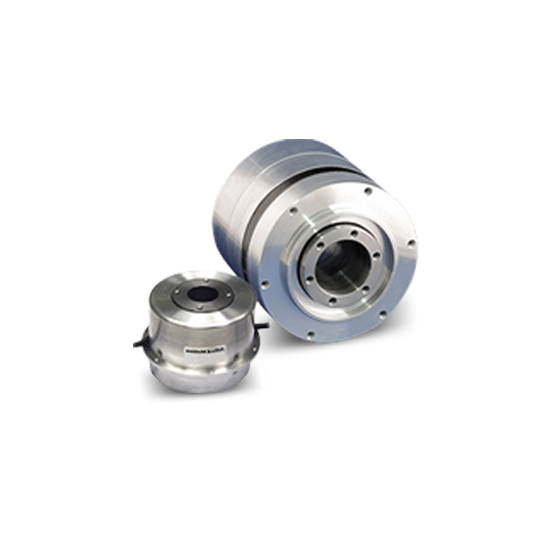

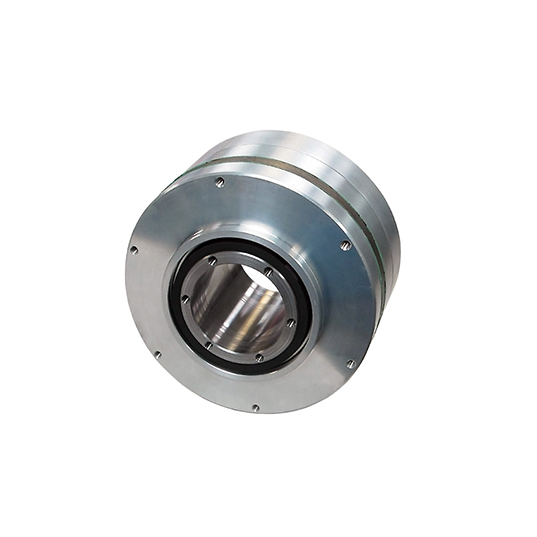

提供可立即安装到您的应用中的封装直接驱动无刷扭矩电机，这些高性能电机有四个系列，外径可达 170 毫米，CM 系列提供八种不同的光栅版本，包括绝对格式。我们的封装 Megaflux 系列是完全集成的单元，包括一个伺服驱动器和一个光学编码器。
系列 | CM | Megaflux |
框架尺寸 mm | 66.3 (OD) 12.7, 19 (ID) | 170 (OD) 64 (ID) |
长度 mm | 55 | 97113138 |
电机电压 Vdc | 24 | 48 |
额定扭矩 Nm | 0.2 | 2.2~8.5 |
额定转速 rpm | 1125 | 75~1000 |
额定功率 W | 22.3 | 227~670 |
关键特征 | 内转子 | 内转子 |
无刷直流 | 无刷直流 | |
