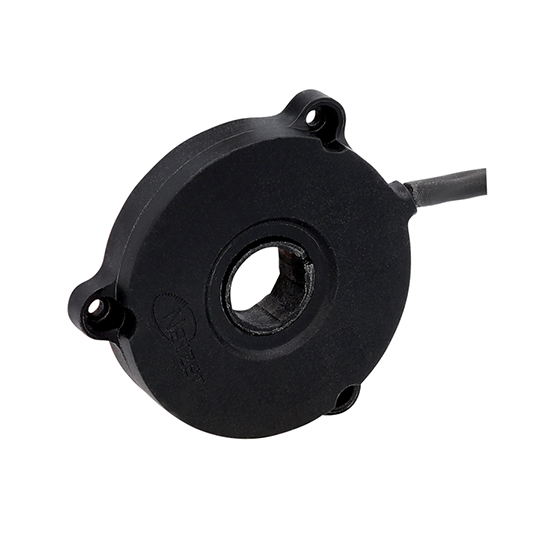

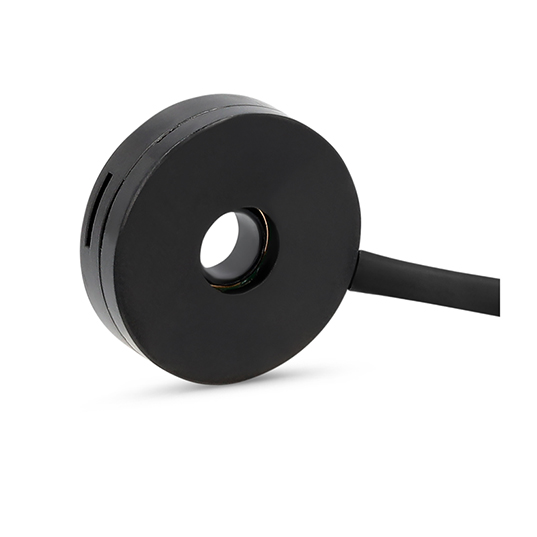

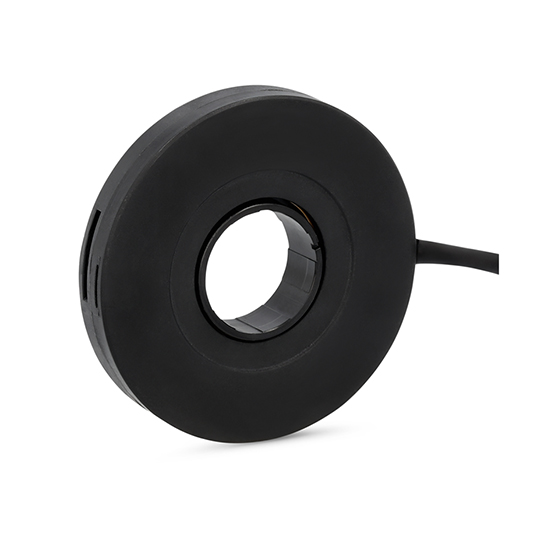

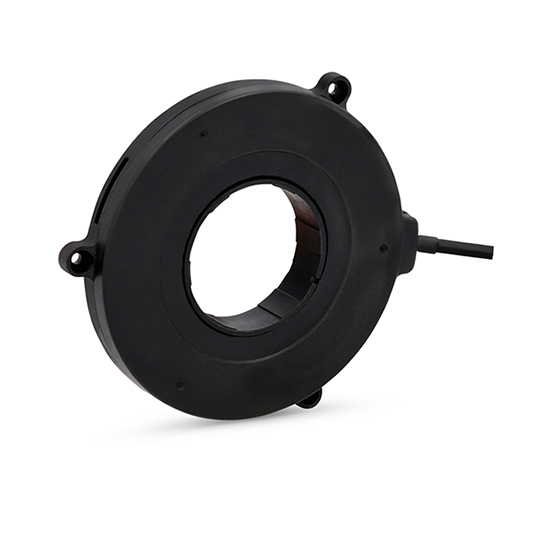

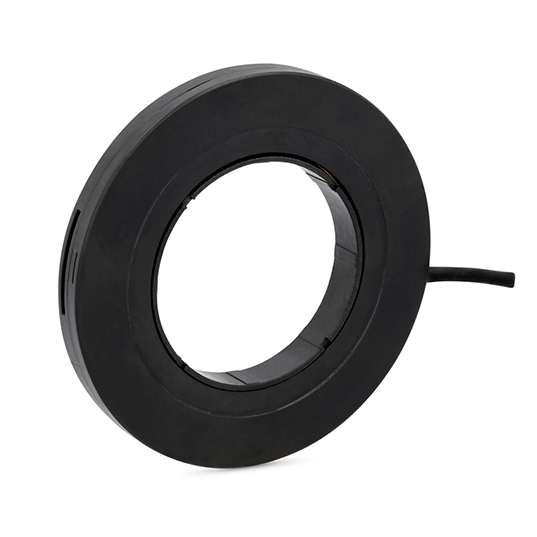

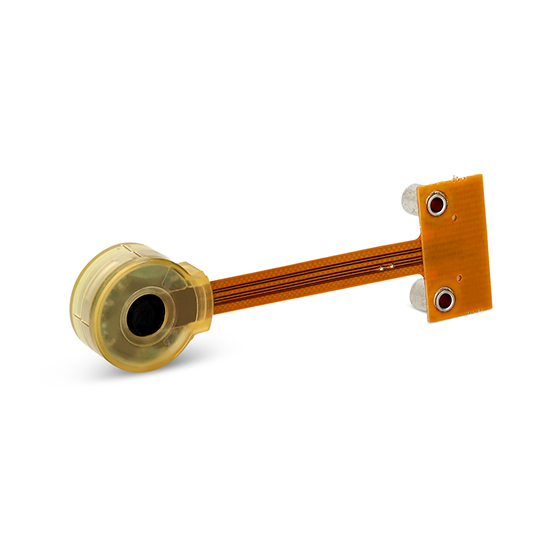

DS 高精度绝对式旋转编码器
DS 系列编码器可在各类复杂应用中使用，从先进的外科手术机器人到复杂的防务应用，其拥有悬浮式转子的非接触式核心，非常耐用，可抵御各类冲击与震动。 超薄、小尺寸和大中空结构，以及紧凑的设计，使小到16mm，大至130mm外径的编码器提供了无与伦比的精度和分辨率。
产品型号 | 外径/内径/厚度 | 重量 | 分辨率 | 精度 | 最高转速 |
DS-16 | 16/4/8 mm | 3.1 g | 16 bit | ±0.020° | 4000 |
DS-25 | 25/6/7 mm | 10 g | 17-19 bit | ±0.010° | 4000 |
DS-40 | 40/10/10 mm | 20 g | 17-19 bit | ±0.010° | 4000 |
DS-58 | 58/20/10 mm | 30 g | 18-20 bit | ±0.008° | 4000 |
DS-70 | 70/30/10 mm | 49 g | 19-21 bit | ±0.006° | 2000 |
DS-90 | 90/50/10 mm | 55 g | 19-21 bit | ±0.006° | 2000 |
DS-130 | 130/90/10 mm | 81 g | 19-21 bit | ±0.006° | 2000 |
电气参数
供电电压：5V ± 5%
电流损耗：~90 mA
通信类型：SSi / BiSS-C
时钟频率：0.1- 5.0 MHz
位置刷新率：35 kHz (可选高达375 KHz)
环境参数
EMC：IEC 6100-6-2, IEC 6100-6-4
工作温度：-40°C 至 +85°C，（可选：-55°C至+125°C）
储存温度：-50°C 至 +85°C
相对湿度：98% 无冷凝
抗冲击性：100g 持续6- 11 ms（根据 MIL-STD-810G）
振动功能：20g 10-2000 Hz（根据 MIL-STD-810G）
保护等级：IP 40
