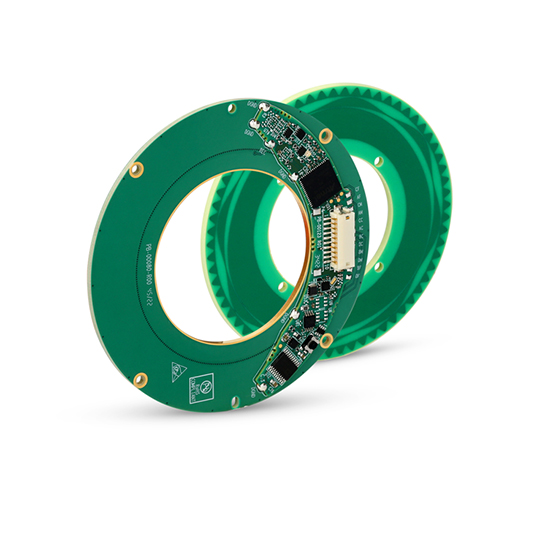

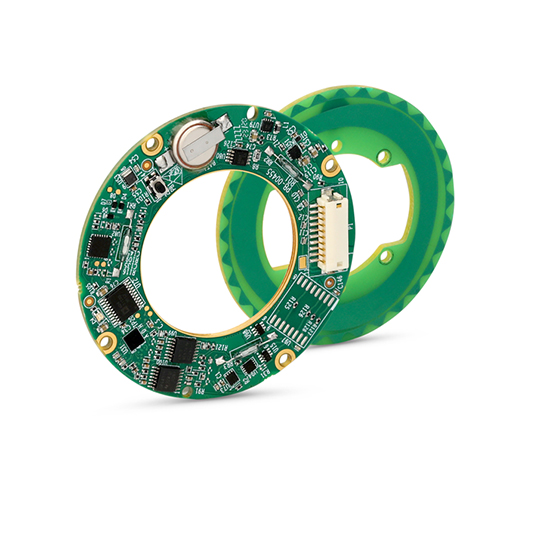

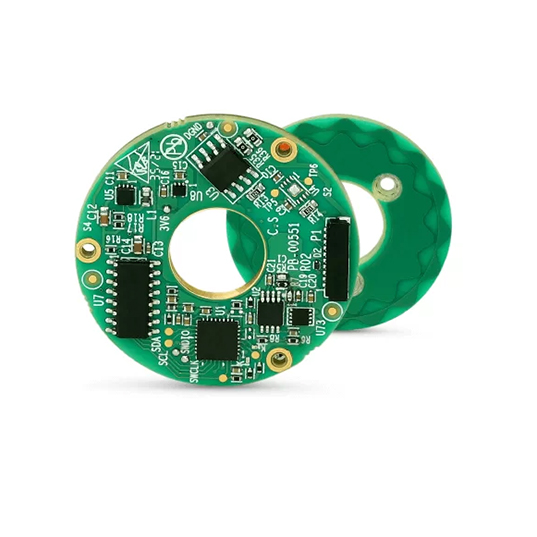

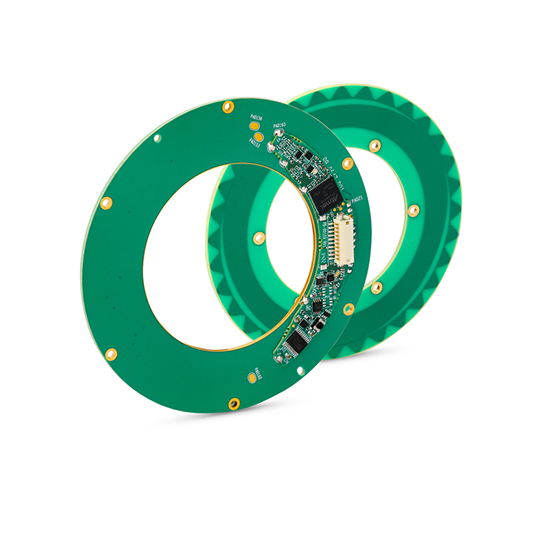

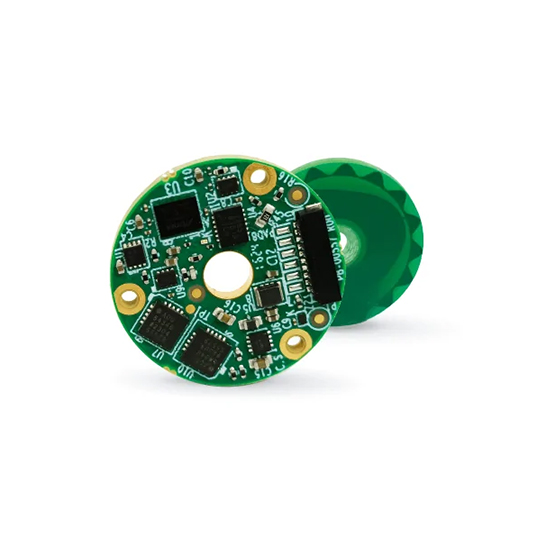

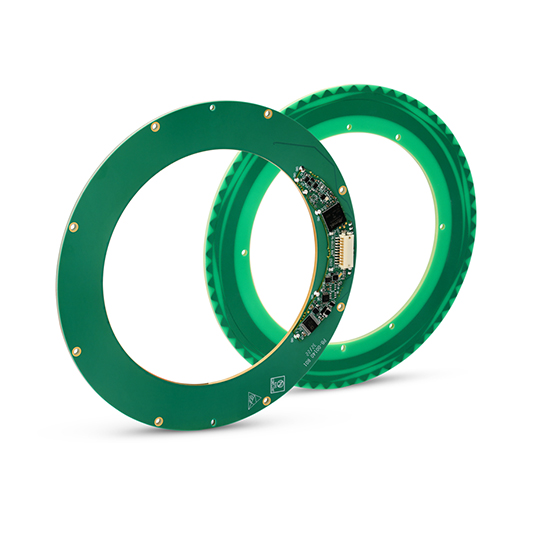

VLX 中空绝对式旋转编码器
VLX系列编码器是最先进的位置传感器，专为广泛的工业自动化应用和运动控制而设计，具有出色的性能和尺寸比。典型应用包括高精度手术机器人、半导体机器人、协作机器人、多轴自动化机械以及汽车应用。VLX编码器经过测试，符合IEC 60068-2中最严格的工业环境条件，拥有一键自动校准功能。
产品型号 | 外径/内径/厚度 | 重量 | 分辨率 | 精度 | 最高转速 |
VLX-25 | 25/2.2/6.3 mm | 3.6 g | 17-19 bit | ±0.035° | 6000 rpm |
VLX-35 | 35/11/6 mm | 5.5 g | 17-19 bit | ±0.05° | 6000 rpm |
VLX-60 | 60/25/8 mm | 14 g | 18-20 bit | ±0.010° | 4000 rpm |
VLX-80 | 80/35/9.6 mm | 33 g | 19-21 bit | ±0.006° | 2000 rpm |
VLX-100 | 100/48/9 mm | 40 g | 18-20 bit | ±0.006° | 4000 rpm |
VLX-140 | 140/90/10 mm | 72 g | 19-21 bit | ±0.006° | 2000 rpm |
VLX-170 | 170/110/10 mm | 106 g | 19-21 bit | ±0.006° | 2000 rpm |
VLX-247 | 247/171/10.7 mm | 220 g | 18-20 bit | ±0.006° | 4000 rpm |
VLM-60 | 60/25/8 mm | 15 g | 17 bit | ±0.010° | 4000 rpm |
电气参数
供电电压：5V ± 5%
电流损耗：~90 mA
通信类型：SSi / BiSS-C
时钟频率：0.1- 5.0 MHz
材料（定子/转子）：PCB（FR4）
环境参数
EMC：IEC 6100-6-2, IEC 6100-6-4
工作温度：-40°C 至 +85°C
储存温度：-40°C 至 +85°C
相对湿度：98% 无冷凝
抗冲击性：100g 6msec saw-tooth per IEC 60068-2-27:2009
振动功能：20g @ 10 to 2000 Hz sweep per IEC 60068-2-6
保护等级：IP 40
